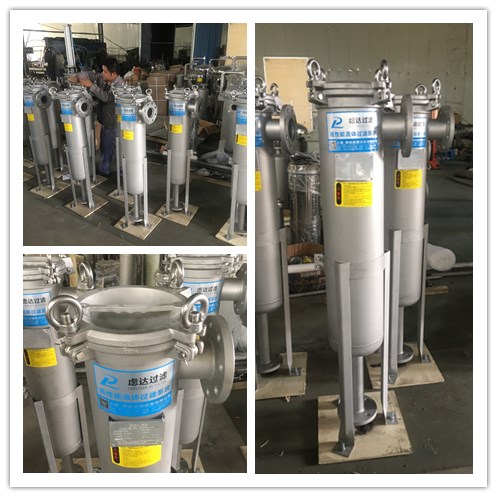

侧入式单袋式过滤器具有结构合理、密封性好、流通能力强、操作简便等诸多优点。尤其是过滤袋侧漏机率小,能准确地保证过滤精度,并能快捷地更换过滤袋,使得操作成本降低。内外表面采用机械亚光喷砂、或镜面抛光处理,均匀、易清洗。还可根据客户的制作要求,提供带有加层保温形式的袋式过滤器、可调节的支撑脚架高度或吊钩,以满足不同客户的使用。采用侧进底出方式,通过管道中的压力将过滤液体介质压入或抽入袋式过滤器桶体,要过滤的液体介质经由支撑滤篮承托的过滤袋进行过滤,产生理想的固液分离达到液体介质被过滤的效果。
侧入式单袋式过滤器产品特点:
■ 采用精密铸件生产,制造精度高、焊缝少、耐压稳定,且操作简便。
■ 采用典型的密封结构设计。配以特别设计的热熔过滤袋(钢环或塑胶环),可以保证过滤器本身和过滤过程的近乎100%无泄漏。
■ 过滤器安装及操作简单、方便,占地面积较小,用途广泛,可用于粗过滤、中过滤或精过滤。
■ 辅以合理、紧凑的管道连接和全打磨抛光的过滤袋支撑网篮,使得过滤器本身内部及连接管道内部无杂质沉积,过滤效率高,且操作空间也小。
■ 锁紧装置可全部采用不锈钢吊环螺栓组件替代普通碳钢镀锌件,可防止过滤器投入使用若干年后螺栓生锈现象。
■ 在达到同样过滤效果的情况下,比较起板框过滤器、滤芯式过滤器、原水预过滤器和精密过滤器等设备具有投资成本较低、使用寿命长和过滤成本低等优点。
■ 在同样结构合理、操作费用低、过滤效果和处理量的情况下,具有高性价比。
DL系列袋式过滤器滤袋型号说明:
LD -1P1S:用于标准长度滤袋,过滤面积01#(0.25m2)-ф180*440mm/Φ 7”*17”mm英寸。
LD -1P2S:用于双倍标准长度滤袋,过滤面积02#(0.5m2)-ф180*810/Φ 7”*32” mm英寸。
滤袋材质:无纺布滤袋;PP聚丙烯滤袋、PE聚酯滤袋、PTFE聚四氟乙烯滤袋、多层高精度滤袋、丙纶无纺布滤袋,丝网滤袋;尼龙网滤袋、不锈钢过滤网滤袋,特种滤袋;滤油袋、吸油袋、活性炭滤袋、不锈钢烧结网、多层高精度烧结网。
注:选型时根据过滤温度不同,选择滤袋材质。不同的过滤精度,取决于不同精度的过滤袋。 由于液体介质进入滤器后是从滤袋顶端流入,使得液体可均匀分布在整个滤袋的过滤表面,令整个层面中的流体分布基本恒定一致,紊流的负面影响小,过滤效果好。
侧入式单袋式过滤器规格参数表:
型号(材质Q235/SUS304/SUS316) |
滤袋编号 |
滤袋数量 |
过滤面积(m2) |
进出口径 |
设计压力 |
设计流量m3/h |
过滤精度(um) |
LDDL-1P1S-DN50-S304 |
1 |
1 |
0.25 |
ф25-80 |
1.0/1.6mpa |
20 |
0.2-1000 |
LDDL-1P2S-DN50-S304 |
2 |
1 |
0.5 |
ф25-80 |
1.0/1.6mpa |
40 |
0.2-1000 |
LDDL-1P3S-DN50-S304 |
3 |
1 |
0.09 |
ф25-50 |
1.0/1.6mpa |
6 |
0.2-1000 |
LDDL-1P4S-DN50-S304 |
4 |
1 |
0.16 |
ф25-50 |
1.0/1.6mpa |
12 |
0.2-1000 |
LDDL-1P4S-DN50-S304 |
5 |
1 |
0.23 |
ф25-50 |
1.0/1.6mpa |
18 |
0.2-1000 |
提示:以上系列产品概要介绍,具体选型需综合考虑多方面因素,请与我公司技术部工程师联系,获取专业建议与详细产品资料。
