BL系列高效板式密闭过滤机(简称自动排渣过滤机)是一种高效、节能、密闭操作的精密澄清过滤设备,适用于色拉油、毛油、石油、树脂、食品、制药、聚醚、环保水处理等行业。该产品设计结构独特,体积小,过滤效率高、滤液透明度和细度好,无物料消耗,不消耗滤纸,滤布或纸芯,而只消耗少量的助滤剂,因而过滤成本很低,设备操作、维护、清理方便。

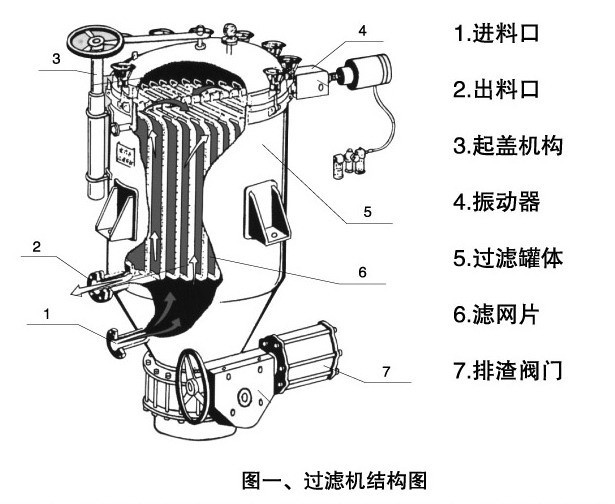

主要结构及工作原理:
BL系列高效板式密闭过滤机主要是由过滤器主机和混合掳、输送泵、管道、阀门、电气控制等一些辅助设备组成一个完整的过滤系统,其过滤工艺需视被过滤介质而定。
过滤器主体是由滤槽、滤网片,起盖机构、自动排渣装置等组成。助滤剂在混合缸中与物料混合后,通过输泵在滤网片上形成饼层,一旦达到稳定的滤饼层后,细小的助滤料颗粒可提供无数的细微通道,困助悬浮的杂物,但也容许清澈的液体通过,不会有所堵塞,这样物料就通过滤饼层进行实际过滤。滤网片是由多层不锈钢网组成,安装在中心集料管上,装拆清理十分方便。

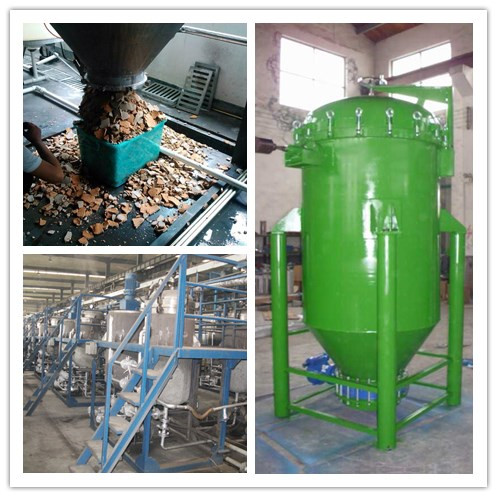

过滤机组:
该机过滤机主机与混合缸、输送泵、管道、阀门、电气控制等一些辅助设备组成一个完整的过滤系统。其过滤工艺需视被过滤介质而定。
适用行业:
油脂:原油、漂土、氢化油、冬化油、硬脂、脂肪酸等。
石油化工产品:柴油、润滑油、石蜡、矿物油产品等。
饮料:啤酒、果汁、酒类、牛奶等。
有机化学品:各种有机酸、醇、苯、醛等。
油漆和清漆:树脂类、清漆、染料、真漆等。
无机化学品:溴水、氰化钾、氟石等。
食品:明胶、醋、淀粉、糖汁、甜水等。
医药:双氧水、维生素等。
矿产:煤屑、煤渣等。
其它:空气、水的净化等。
高效板式密闭过滤机主要规格参数:
型号 |
过滤 |
滤饼 |
处理能力(T/h) |
工作压力(MPa) |
工作 |
过滤缸 |
主机 |
|||
油脂 |
树脂 |
饮料 |
额定 |
设计 |
||||||
BSGL-2 |
2 |
30 |
0.4-0.6 |
1-1.5 |
1-3 |
0.1-0.4 |
0.5 |
≤150 |
120 |
300 |
BSGL-4 |
4 |
60 |
0.5-1.2 |
2-3 |
2-5 |
250 |
400 |
|||
BSGL-7 |
7 |
105 |
1-1.8 |
3-6 |
4-7 |
420 |
600 |
|||
BSGL-10 |
10 |
150 |
1.6-3 |
5-8 |
6-9 |
800 |
900 |
|||
BSGL-12 |
12 |
240 |
2-4 |
6-9 |
8-11 |
1000 |
1100 |
|||
BSGL-15 |
15 |
300 |
3-5 |
7-12 |
10-13 |
1300 |
1300 |
|||
BSGL-20 |
20 |
400 |
4-6 |
9-15 |
12-17 |
1680 |
1700 |
|||
BSGL-25 |
25 |
500 |
5-7 |
12-19 |
16-21 |
1900 |
2000 |
|||
BSGL-30 |
30 |
600 |
6-8 |
14-23 |
19-25 |
2300 |
2500 |
|||
BSGL-36 |
36 |
720 |
7-9 |
16-27 |
23-30 |
2650 |
3000 |
|||
BSGL-40 |
40 |
800 |
8-11 |
21-34 |
30-38 |
2900 |
3200 |
|||
BSGL-45 |
45 |
900 |
9-13 |
24-39 |
36-44 |
3200 |
3500 |
|||
BSGL-52 |
52 |
1040 |
10-15 |
27-45 |
42-51 |
3800 |
4000 |
|||
BSGL-60 |
62 |
1200 |
11-17 |
30-52 |
48-60 |
4500 |
4500 |
|||
BSGL-70 |
70 |
1400 |
12-19 |
36-60 |
56-68 |
5800 |
5500 |
|||
BSGL-80 |
80 |
1600 |
13-21 |
40-68 |
64-78 |
7200 |
6000 |
|||
BSGL-90 |
90 |
1800 |
14-23 |
43-72 |
68-82 |
7700 |
6500 |
过滤机主机外形及安装尺寸:
型号 |
筒体直径 |
滤片间距 |
进出口 |
溢流口 |
排渣口 |
高度 |
占地面积 |
BSGL-2 |
φ400 |
50 |
DN25 |
DN25 |
DN50 |
1550 |
620×600 |
BSGL-4 |
φ500 |
50 |
DN40 |
DN25 |
DN50 |
1800 |
770×740 |
BSGL-7 |
φ600 |
50 |
DN40 |
DN25 |
DN250 |
2200 |
1310×1000 |
BSGL-10 |
φ800 |
70 |
DN50 |
DN25 |
DN300 |
2400 |
1510×1060 |
BSGL-12 |
φ900 |
70 |
DN50 |
DN40 |
DN400 |
2500 |
1610×1250 |
BSGL-15 |
φ1000 |
70 |
DN50 |
DN40 |
DN500 |
2650 |
1710×1350 |
BSGL-20 |
φ1000 |
70 |
DN50 |
DN40 |
DN500 |
2950 |
1710×1350 |
BSGL-25 |
φ1100 |
70 |
DN50 |
DN40 |
DN500 |
3020 |
1810×1430 |
BSGL-30 |
φ1200 |
70 |
DN50 |
DN40 |
DN500 |
3150 |
2030×1550 |
BSGL-36 |
φ1200 |
70 |
DN65 |
DN50 |
DN500 |
3250 |
2030×1550 |
BSGL-40 |
φ1300 |
70 |
DN65 |
DN50 |
DN600 |
3350 |
2130×1560 |
BSGL-45 |
φ1300 |
70 |
DN65 |
DN50 |
DN600 |
3550 |
2130×1560 |
BSGL-52 |
φ1400 |
75 |
DN80 |
DN50 |
DN600 |
3670 |
2230×1650 |
BSGL-60 |
φ1500 |
75 |
DN80 |
DN50 |
DN600 |
3810 |
2310×1750 |
BSGL-70 |
φ1600 |
80 |
DN80 |
DN50 |
DN700 |
4500 |
3050×1950 |
BSGL-80 |
φ1750 |
80 |
DN80 |
DN50 |
DN700 |
4500 |
3210×2100 |
BSGL-90 |
φ1850 |
80 |
DN80 |
DN50 |
DN700 |
4650 |
3300×2200 |
提示:以上系列产品概要介绍,具体选型需综合考虑多方面因素,请与我公司技术部工程师联系,获取专业建议与详细产品资料。
