单层板式正负压滤器适用于小容量科研、正压压滤、负压抽滤、制药、实验室等对于液体澄清处理,该过滤器适用耗材;滤布、滤膜、滤网等粗滤及精滤型,可以用真空泵或氮气压滤配套抽滤和压滤,也可以用加压泵配套使用,达到一体机多用途的优势。
单层板式正负压滤器使用方法:用真空泵抽滤或可用空气压缩机压滤,还可用配套板框多层过滤器,封闭式液体配制循环机组和剩液过滤,节约原材料的应用,又可和一般加压泵配套使用能达到一机多用的优点。

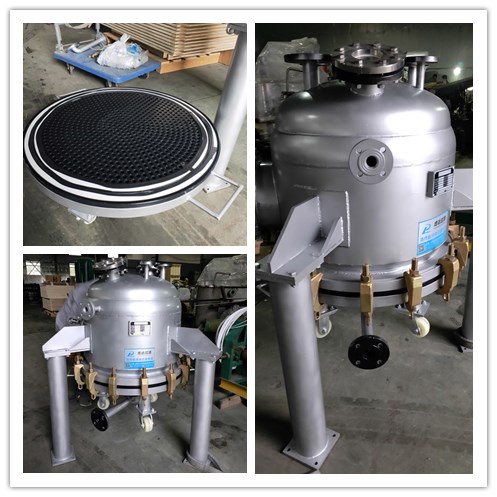

■结构:全部采用不锈钢制成,具有耐高温、耐腐蚀、抗冲击强度高等特点。滤器由压力表、球阀、桶身、密封圈、网板、螺栓、支撑腿等组成。不锈钢圆筒式正压过滤器是按照GMP要求所设计,由柔性加热保温套和温度控制箱两部分组成。主要用于为过滤器外壳提供加热保温功能,防止冷凝水的积存及微生物的滋生。
■性能:适用于小容量科研、医院、实验室等单位,对各种液体的澄清除菌处理,本滤器特别适用于各种微孔滤膜,可以用真空泵或空气压缩机配套做抽滤或压滤,又可和一般加泵配套使用,达到一机多用的优点。
■工作原理:打入(大)/倒入--密封--加压--拦截--出液--排渣。抽滤:真空泵--管道--接液瓶。
单层板式正负压滤器选型技术参数:
型号 |
YL-300 |
YL-400 |
YL-500 |
YL-600 |
YL-700 |
YL-800 |
YL-900 |
YL-1000 |
YL-1100 |
YL-1200 |
过滤面积(m2) |
0.07 |
0.13 |
0.20 |
0.30 |
0.40 |
0.50 |
0.64 |
0.79 |
0.95 |
1.13 |
筒体直径(mm) |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
筒体高度(m) |
1.25 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.6 |
压力表口(m) |
15 |
15 |
15 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
视镜口(mm) |
50 |
50 |
80 |
80 |
100 |
100 |
125 |
125 |
150 |
150 |
放气口(mm) |
15 |
15 |
15 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
滤液进口(mm) |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
料液出口(mm) |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
固体人孔口(mm) |
125 |
150 |
200 |
250 |
250 |
300 |
300 |
350 |
350 |
350 |
洗涤液口(mm) |
25 |
25 |
25 |
25 |
40 |
40 |
40 |
50 |
50 |
50 |
进气口(mm) |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
注:可根据特殊工况条件设计不同的结构,喷涂/板衬四氟,保温夹套结构。
