XZ系列多芯式反冲洗过滤器,转臂式,自动清洗（简称XZ反冲洗过滤器），内部集成多支缝隙型滤元，当滤元堵塞时，独特的反冲洗转臂将滤元逐组反冲洗。XZ系列过滤器具有区别于普通网式自清洗过滤器的突出优势，采用极其坚固耐用的楔形丝缝隙型滤元，表面缝隙宽度均一，过滤精度范围50-2000微米，进出口尺寸2"-24"，单机超大过滤面积，可低表面流速精细过滤，单机超大流量可达8000m3/h，极高可靠性,可胜任较恶劣水质，如含油泥状杂质、软性粘性杂质，较高杂质含量，少量毛发及纤维类杂质。
XZ系列反冲洗过滤器能够滤除各种水及低粘度液体（如机加工冷却剂）中的固体颗粒杂质，以满足系统运行及下道工艺对液体洁净度的要求，也可用于保护下游关键设备免于颗粒堵塞、磨损或结垢，提高关键设备运行效率与寿命。该机能够全自动在线连续过滤，降低了停机成本、维护成本和人力成本，是水及水性液体过滤的先进解决方案。
多芯式反冲洗过滤器,转臂式,自动清洗主要规格参数：
■滤元形式：楔形丝缝隙型;
■单机流量（m³/h）：17-8000;
■可选精度(μm)：50-2000;
■壳体材质：304,316L,CS;
■适用粘度(cp)：1-40;
■适用温度（°C）：0-95;
■工作压力(MPa)：0.6, 1.0;
■清洗启动模式：时间启动，压差启动;
主要材质、部件、结构形式进出口大小、温度、压力等选型分类如下：
|
|
|
|
|

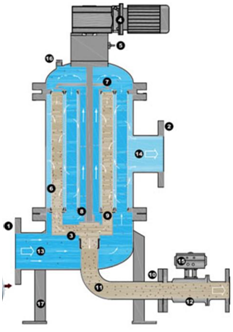

1.进口、2.出口、3.转臂、4.减速电机、5.定位器、6.滤元、7.盖板、8.分流管、9.清洗吸嘴、10.排污口、11.排污管道、12.排污阀、13.未过滤液体、14.滤出液体、15.执行机构、16.排气口、 17.支脚 |
||
XZ系列多芯式反冲洗过滤器,转臂式,自动清洗技术特点:
1、过滤设备采用专利技术的内部机械结构，实现了真正意义上的反冲洗功能，可彻底地清除滤网截留的杂质，清洗无死角，通量无衰减，保障了过滤效率的长久的使用寿命。
2、过滤设备采用304、316L不锈钢楔形滤网，强度大、精度准确、耐腐蚀，过滤精度可达25微米。
3、过滤设备通过自身的检索和应变功能，实现自动反冲洗，可应对不稳定的水质波动，无需人工干预。
4、过滤设备易损件少，无耗材，运行维护费用低，操作管理简单。
5、过滤设备控制系统反应灵敏，运行精确，可以根据不同水源和过滤精度灵活调整反冲洗压差和时间设定值。
6、过滤设备在反冲洗过程中，各个(组)滤网依次进行反冲洗操作；确保滤网安全、高效清洗，而其他滤网不受影响，继续过滤。
7、过滤设备采用气动排污阀，反冲洗历时短，反洗水耗水量少，环保经济。
8、过滤设备结构设计紧凑合理，占地面积小，安装移动灵活方便。
9、过滤设备控制系统采用集成控制模式，可以实现远程控制。
XZ系列多芯式反冲洗过滤器技术参数:
|
型号 |
A（mm） |
B（mm） |
C（mm） |
D（mm） |
进出口经（mm） |
排污口径（mm） |
设计流量m³/h |
|
LDGZ-300 |
1690 |
265 |
640 |
300 |
DN |
DN |
70 |
|
LDGZ-350 |
1720 |
265 |
660 |
350 |
DN |
DN |
80 |
|
LDGZ-400 |
1760 |
265 |
680 |
400 |
DN |
DN |
120 |
|
LDGZ-500 |
1860 |
290 |
715 |
500 |
DN |
DN |
200 |
|
LDGZ-600 |
1930 |
335 |
755 |
600 |
DN |
DN |
280 |
|
LDGZ-700 |
2040 |
335 |
755 |
700 |
DN |
DN |
450 |
|
LDGZ-800 |
2105 |
335 |
770 |
800 |
DN |
DN |
600 |
|
LDGZ-1000 |
2220 |
335 |
800 |
1000 |
DN |
DN |
800 |
|
LDGZ-1200 |
2360 |
365 |
825 |
1200 |
DN500 |
DN |
1000 |
提示：以上系列产品概要介绍，具体选型需综合考虑多方面因素，请与我公司技术部工程师联系，获取专业建议与详细产品资料。
*理想流量(100μm)：仅供参考，流量受到液体粘度、过滤精度及洁净度的影响，请与上海虑达过滤工程师技术确认 *zui高工作温度：需配合耐高温密封圈及密封机构才能达到 *zui高工作压力：此为标准工作压力，如要求更高工作压力可以定制。
