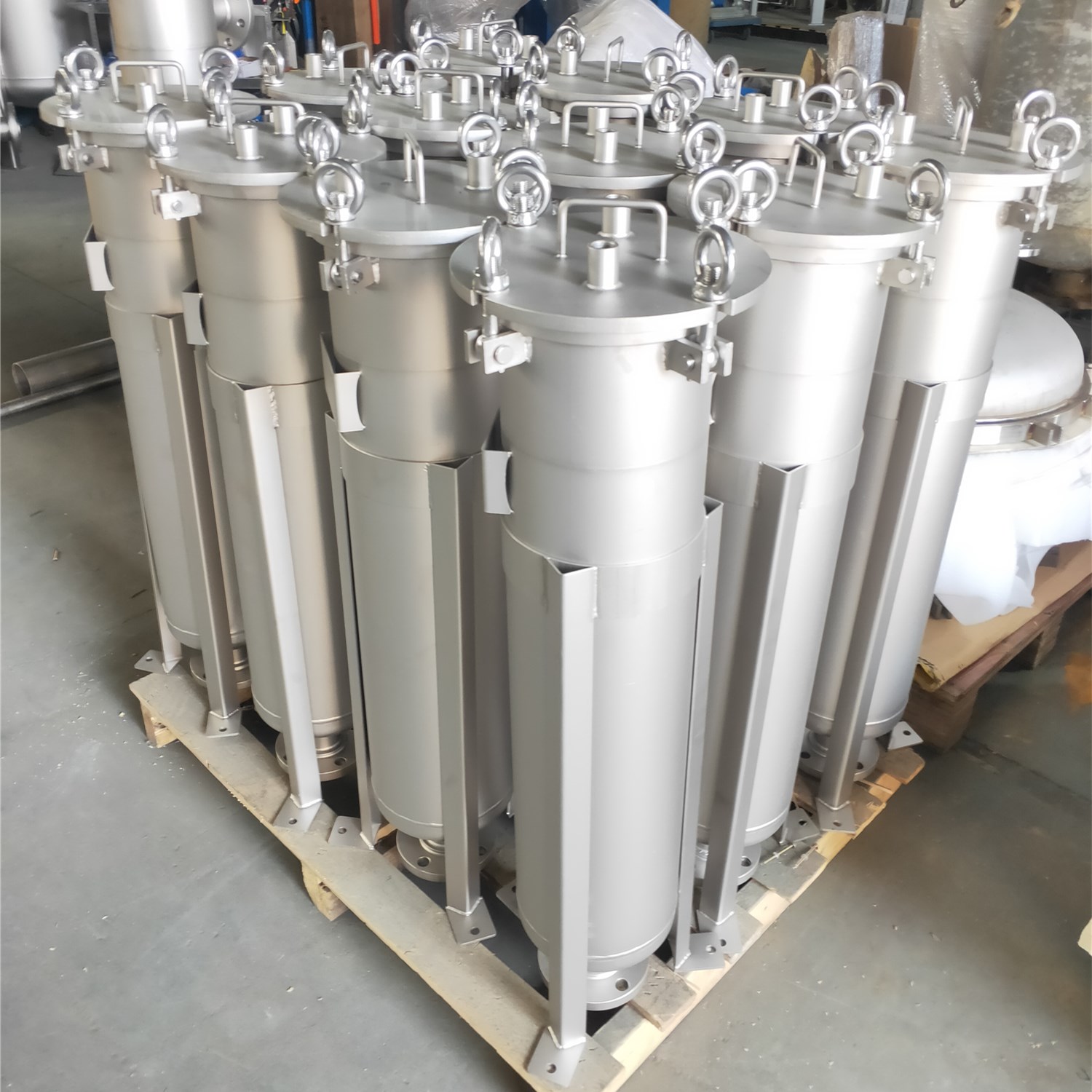

侧入式平盖单袋过滤器结构组成:主要有过滤缸筒体、过滤缸平板/盖和M12/M14/M16高压吊环快开机构、不锈钢袋加强网篮、调节支腿、滤袋、压力表、放空阀等主要部件组成。根据设计结构不同分为:顶入式过滤器,侧入式过滤器,非标定制型结构等。采用侧进底出方式,通过管道中的压力将过滤液体介质压入或抽入过滤器桶体,要过滤的液体介质经由不锈钢板冲孔支撑滤蓝承托的过滤袋的过滤,达到理想的固液分离达到液体介质被过滤的效果。由于液体介质进入滤器后是从滤袋顶端流入,使得液体可均匀分布在整个滤袋的过滤表面,令整个层面中的流体分布基本恒定一致,紊流的负面影响小,过滤效果好。
侧入式平盖单袋过滤器产品特点:
1、袋式过滤处理量大,体积小,结构简单,容污量大。
2、基于袋式过滤系统的工作原理和结构,更换滤袋时方便快捷,而且过滤机免清洗,省工省时。
3、滤袋测漏几率小,有力的保证了过滤品质及效率。
4、袋式机可承载更大的工作压力,压损小,运行费用低,节能效果明显。
5、滤袋过滤精度不断提高,目前已达到精度0.2um微米。
6、袋式过滤应用范围广,适用于各种固液体过滤均可,使用灵活,安装方式多样。
DL系列袋式过滤器滤袋型号说明:
LD -1P1S:用于标准长度滤袋,过滤面积01#(0.25m2)-ф180*440mm/Φ 7”*17”mm英寸。
LD -1P2S:用于双倍标准长度滤袋,过滤面积02#(0.5m2)-ф180*810/Φ 7”*32” mm英寸。
滤袋材质:无纺布滤袋;PP聚丙烯滤袋、PE聚酯滤袋、PTFE聚四氟乙烯滤袋、多层高精度滤袋、丙纶无纺布滤袋,丝网滤袋;尼龙网滤袋、不锈钢过滤网滤袋,特种滤袋;滤油袋、吸油袋、活性炭滤袋、不锈钢烧结网、多层高精度烧结网。
注:选型时根据过滤温度不同,选择滤袋材质。不同的过滤精度,取决于不同精度的过滤袋。 由于液体介质进入滤器后是从滤袋顶端流入,使得液体可均匀分布在整个滤袋的过滤表面,令整个层面中的流体分布基本恒定一致,紊流的负面影响小,过滤效果好。
侧入式平盖单袋过滤器规格参数表:
型号(材质CS/S304/S316) |
滤袋编号 |
滤袋数量 |
过滤面积(m2) |
进出口径 |
设计压力 |
流量m3/h |
过滤精度(um) |
LDDL-1P1SCP-DN50-S304 |
1/2 |
1 |
0.25 |
ф25-100 |
1.0/1.6mpa |
20 |
0.2-1000 |
LDDL-1P2SCP-DN50-S304 |
1/2 |
1 |
0.5 |
ф25-100 |
1.0/1.6mpa |
40 |
0.2-1000 |
LDDL-1P3SCP-DN50-S304 |
1/2 |
1 |
0.09 |
ф25-50 |
1.0/1.6mpa |
6 |
0.2-1000 |
LDDL-1P4SCP-DN50-S304 |
1/2 |
1 |
0.16 |
ф25-50 |
1.0/1.6mpa |
12 |
0.2-1000 |
提示:以上系列产品概要介绍,具体选型需综合考虑多方面因素,请与我公司技术部工程师联系,获取专业建议与详细产品资料。
