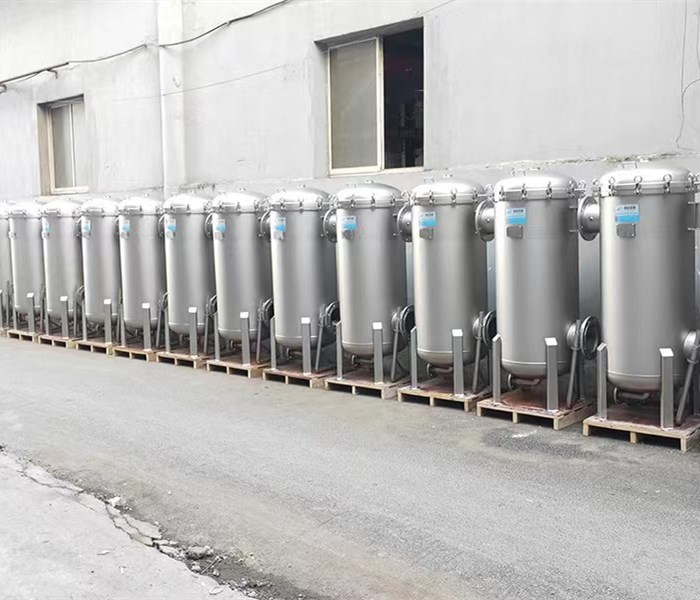

大流量折叠滤芯过滤器系列采用大流量折叠滤芯，滤芯采用于3M、PALL，PARKER、合众斯等进口大流量滤芯或国产滤芯，主要用于水处理流 量较大的保安过滤器，清洗过滤，反洗过滤、冷凝液过滤等保安过滤器。待过滤液体由滤器进口压入，经滤芯自外向里透过滤层而被过滤成清澄液体，然后经出口排出。杂质被截留在滤芯的深层及表面，从而液体被达到过滤的目的。它由两部分组成：滤器和滤芯。已被广泛应用于水、油、油漆等液体净化和机械、冶金、化工、纺织、印染、电镀、医药、食品等行业中的固液分离。
大流量折叠滤芯过滤器工作原理：
1． 待过滤液体进口
2． 清澄液体排出口
3． 排液（污）口过滤器的大小、结构和滤芯的尺寸取决于设计流量、过滤液体的介质特性。过滤器的材质均为优质不锈钢，结构合理，不但体积小、成本低、流量大、而且检修、换芯、装配方便，过滤精度为0.5-100um,流量为0.5-200m3/h。也可跟据用户需求制作不同尺寸规格的产品。
大流量折叠滤芯过滤器主要技术参数：
过滤精度：0.1-100um；
处理流量：0.5-900m³/h；
工作压力：0.1-1.0MPa；
工作温度：5-80 °C；
滤芯形式:内压式,外压式；
安装形式:立式结构，卧式结构；
滤芯尺寸：20英寸，40英寸，60英寸；
密封圈材质：丁晴橡胶、三元乙丙橡胶、氟橡胶；
表面处理方式：亚光，镜面抛光，可达食品级要求。
大流量折叠滤芯过滤器选型技术参数表：
|
型号 |
理论流量m³/h |
滤芯数量（支） |
滤芯规格尺寸 （mm） |
进出口径（mm） |
筒体直径（φ） |
|
LDLX-D2X-D400 |
60 |
2 |
φ152x1016 |
DN80 |
400 |
|
LDLX-D3X-D450 |
90 |
3 |
φ152x1016 |
DN100 |
450 |
|
LDLX-D4X-D500 |
120 |
4 |
φ152x1016 |
DN150 |
500 |
|
LDLX-D5X-D550 |
150 |
5 |
φ152x1016 |
DN150 |
550 |
|
LDLX-D6X-D600 |
180 |
6 |
φ152x1016 |
DN150 |
600 |
|
LDLX-D8X-D700 |
240 |
8 |
φ152x1016 |
DN200 |
700 |
|
LDLX-D10X-D800 |
300 |
10 |
φ152x1016 |
DN200 |
800 |
|
LDLX-D12X-D900 |
360 |
12 |
φ152x1016 |
DN250 |
900 |
|
LDLX-D15X-D1000 |
450 |
15 |
φ152x1016 |
DN250 |
1000 |
|
LDLX-D17X-D1200 |
510 |
17 |
φ152x1016 |
DN250 |
1200 |
提示：以上系列产品概要介绍，具体选型需综合考虑多方面因素，请与我公司技术部工程师联系，获取专业建议与详细产品资料。
