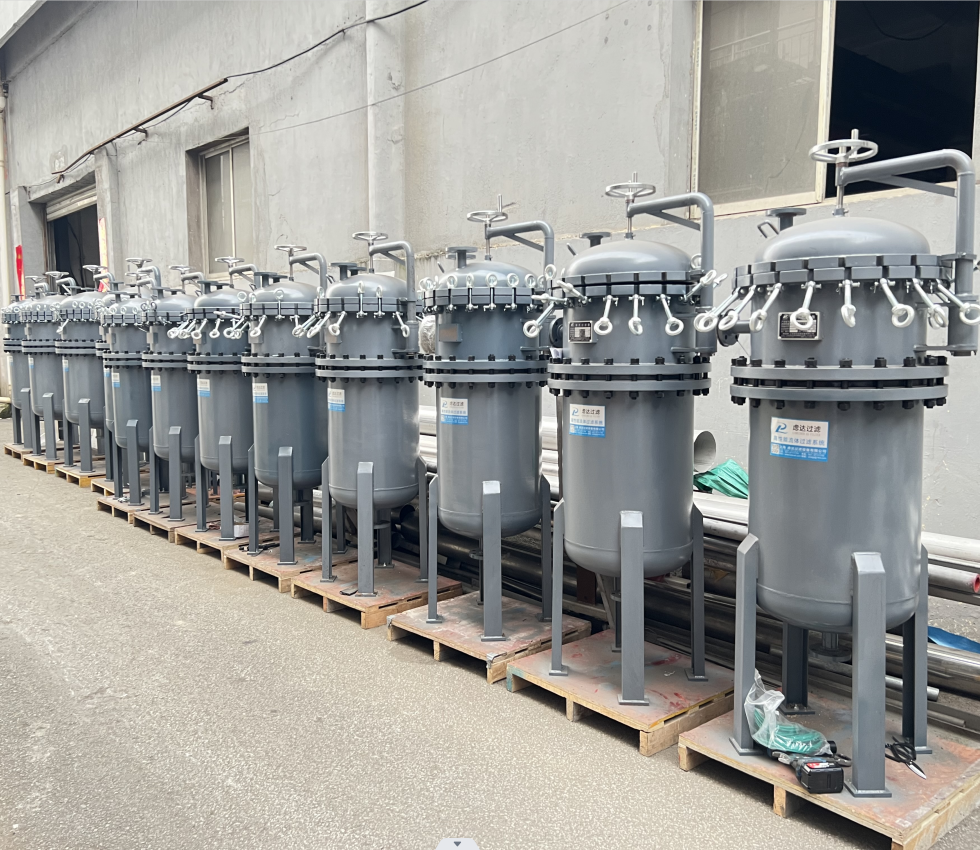

上海品牌“虑达过滤”公司设计及研发生产的CS碳钢/不锈钢钢衬/喷四氟过渡器是一种新型的过滤系统,过滤机本体采用不锈钢或碳钢内表面喷涂halarF30,etfeF40或F46。过滤器与腐蚀液体接触部分全部采用特殊处理,喷涂聚四氟过滤器,具有耐酸耐温特性。过滤器内的滤芯或滤袋可以就地清洗重复使用。
喷四氟多袋式过滤器产品特点:
1、密封件采用纯PTFE滤料制成,密封性能更加优越,不侧漏;有效过滤面积大,过滤效果高,与追越滤袋共同使用拦截效率更高;
2、结构合理,过滤更稳定、可靠;安装调试可调,适应具体应用场合空间要求;
3、过滤器耐腐性能优越,四氟过滤器,可耐各种浓度硫酸(含发烟硫酸),衬四氟过滤器,王水,酸性溶剂能;
喷四氟袋式过滤器规格及特点:
喷四氟单袋式过渡器分为:单袋式过滤机、多袋式过滤机和夹层型过滤机。
衬四氟多袋式过渡器,衬四氟大容量袋式过滤器,适用于大流量过滤。从1袋装到24袋装。进出口法兰口径为φ25—450MM,单机大流量90-1000m3/h。可提供快开设计,滤袋更换非常便捷。也适用于希望适用较长时间后方才更换滤袋的场合。多袋式过滤器因体积较大,顶盖重量重,一个工人难以操作,在此过滤器加上摇臂装置,可降低人工成本,满足客户的要求。
壳体材质主要有碳钢/S304/S316L不锈钢防腐衬/喷四氟过渡器,适用于大流量过滤,可以容纳更多的杂质,也适用于希望使用较长时间后方才更换滤袋的场合。衬喷四氟单袋式过滤器单机的流量90-1080m3/h。快开式设计,吊环高压/抱箍式开启,日常维护非常便捷。
喷四氟多袋式过滤器规格参数表:
型号(材质Q235/SUS304/SUS316) |
滤袋编号 |
滤袋数量 |
过滤面积(m2) |
进出口径 |
设计压力 Mpa |
流量m3/h |
设计温度 |
LDDL-1P1S-DN80-S304 |
1/2 |
1 |
0.25 |
ф25-50 |
1.0/1.6 |
20 |
5-150 |
LDDL-1P2S-DN80-S304 |
1/2 |
1 |
0.5 |
ф25-50 |
1.0/1.6 |
40 |
5-150 |
LDDL-1P3S-DN80-S304 |
1/2 |
1 |
0.09 |
ф25-50 |
1.0/1.6 |
6 |
5-150 |
LDDL-1P4S-DN80-S304 |
1/2 |
1 |
0.16 |
ф25-50 |
1.0/1.6 |
10 |
5-150 |
LDDL-2P2S-DN80-S304 |
1/2 |
2 |
1.0 |
ф80 |
1.0/1.6 |
80 |
5-150 |
LDDL-3P2S-DN80-S304 |
1/2 |
3 |
1.5 |
ф100 |
1.0/1.6 |
120 |
5-150 |
LDDL-4P2S-DN80-S304 |
1/2 |
4 |
2.0 |
ф100 |
1.0/1.6 |
160 |
5-150 |
LDDL-5P2S-DN80-S304 |
1/2 |
5 |
2.5 |
ф150 |
1.0/1.6 |
200 |
5-150 |
LDDL-6P2S-DN80-S304 |
1/2 |
6 |
3.0 |
ф150 |
1.0/1.6 |
240 |
5-150 |
LDDL-7P2S-DN80-S304 |
1/2 |
7 |
3.5 |
ф150 |
1.0/1.6 |
280 |
5-150 |
LDDL-8P2S-DN80-S304 |
1/2 |
8 |
4.0 |
ф150 |
1.0/1.6 |
320 |
5-150 |
LDDL-9P2S-DN80-S304 |
1/2 |
9 |
4.5 |
ф200 |
1.0/1.6 |
360 |
5-150 |
LDDL-10P2S-DN80-S304 |
1/2 |
10 |
5.0 |
ф250 |
1.0/1.6 |
400 |
5-150 |
LDDL-12P2S-DN80-S304 |
1/2 |
12 |
6.0 |
ф300 |
1.0/1.6 |
480 |
5-150 |
LDDL-14P2S-DN80-S304 |
1/2 |
14 |
7.0 |
ф300 |
1.0/1.6 |
560 |
5-150 |
LDDL-16P2S-DN80-S304 |
1/2 |
16 |
8.0 |
ф350 |
1.0/1.6 |
640 |
5-150 |
LDDL-17P2S-DN80-S304 |
1/2 |
17 |
8.5 |
ф350 |
1.0/1.6 |
680 |
5-150 |
LDDL-18P2S-DN80-S304 |
1/2 |
18 |
9.0 |
ф350 |
1.0/1.6 |
720 |
5-150 |
LDDL-20P2S-DN80-S304 |
1/2 |
20 |
10.0 |
ф350 |
1.0/1.6 |
800 |
5-150 |
LDDL-22P2S-DN80-S304 |
1/2 |
22 |
11.0 |
ф350 |
1.0/1.6 |
880 |
5-150 |
LDDL-24P2S-DN80-S304 |
1/2 |
24 |
12.0 |
ф350 |
1.0/1.6 |
960 |
5-150 |
注:流量是处理水时的参考值,实际流量因流体的粘度、过滤精度、杂质含量和压差的变化等因素。
注:如需要特殊防腐材料处理,请与我公司技术部咨询!
适用行业:石油化工,精细化工 ,水处理,造纸,印染,汽车工业,石油化工,机械加工,涂料,医药,电子,食品饮料等。
