PP塑胶袋式过滤器是100%以PP(聚丙烯)材质制成的,凭借着PP材料优异的化学性能,使得塑胶过滤机能满足许多化学酸碱溶液的过滤应用,一次注塑型的机壳,无接触、无死角,规格齐全;是高品质、高效能、经济实用的优良产品。
PP塑胶袋式过滤器产品结构:组成部件:过滤器主体、内部网蓝及滤袋(滤芯)、密封上盖、密封圈、吊环螺母、进出口法兰、支腿(PPR底座无支腿)。
设计特点:
■ 过滤机壳体采用标准设计,产品为全新塑胶过滤器,进出口为上进侧出/底出国标螺纹式及法兰连接式注塑机一体成型、经济耐用。
■ 过滤耗材可选择滤袋或滤芯来过滤;
■ 过滤精度(0.10um--1000um),滤袋环口与过滤器的内壁紧密接触,有效地防止液体旁漏,任何滤渣不能渗入设备。
■ 平滑的滤壳内面无沟缝、无死角、清洗容易;
■ 专利产品的防漏设计,滤液不会旁通,不会溢漏;
■ 方型底座的设计、及下可安装支腿增加安装管道高度调整,加强了过滤器的平稳性;底座带有3/4个M8内牙螺纹,提高安装的简易性,结构坚固、安全无误。
■ 滤机上盖具有把手设计,可轻易旋开上盖,更换滤材方便快捷;
■ 内部网蓝注塑机一体成型,网蓝外表有设计分布均匀、排列有序的突出实心方型柱,增大了网蓝支撑滤袋的抗压性。
■ 滤袋均有把手设计,更换简便,清洁安全;
■ 操作时请依规范条件操作,切勿超温超压使用温度。
技术特性:
■ 工作方式:上侧进下底出,配合(材质:PP聚丙烯、NMO尼龙、PE聚酯、PTFE聚四氟乙烯、复合型高精度滤油袋)等的特种滤袋使用。
■ 进出口方式:2”、2.5”内丝(DN50/DN65法兰);
■ 设计压力:0.6及1.0Mpa压力等级;
■ 过滤流量:18-600m³参照介质水(M³/H)(视过滤精度而定);
■ 过滤精度:1-500um;
■ 使用温度:袋式过滤工作耐温(持续);65°C@PP材质;90°CPPR材质;150°CPVDF材质;
注:过滤条件可以根据工艺参数要求,需要选择如下进出口、压力、温度、上盖形式不同的塑料袋过滤器的特点:
塑胶袋式过滤器主要材质及结构形式不同选型如下:PP/PPR/PVDF/UPVC材质
产品名称:2#袋式过滤器 |
出入口径:50/65A螺纹式(法兰可拆.可用) |
产品型号:LD-2DL-PPR |
出入方式:上进底出 |
滤袋规格:181MM*810MM |
设计耐压:0.6/1.0 MPa |
过滤精度:0.5um---500um |
设计耐温:PP/65(℃)PPR/90(℃)PVDF/150(℃) |
产品名称:5#袋式过滤器 |
出入口径:50A螺纹式(法兰可拆.可用) |
产品型号:LD-5DL-PPR |
出入方式:上进底出 |
滤袋规格:152MM*520MM |
设计耐压:0.6/1.0 MPa |
过滤精度:0.5um---500um |
设计耐温:PP/65(℃)PPR/90(℃) |
PP塑胶单袋式过滤器滤袋型号说明:
LD -1P1S:用于标准长度滤袋,过滤面积01#(0.25m2)-ф180*440mm。
LD -1P2S:用于双倍标准长度滤袋,过滤面积02#(0.5m2)-ф180*810mm。
塑胶袋式过滤器所有材质品名规格型号参数:
产 品 型 号 |
设备颜色 |
滤袋 数量 (个) |
工作 压力 MAX |
工作 流量 MAX |
过滤 面积 (M2) |
过滤 精度(um) |
进出 口径 (mm) |
产品 材质 |
工作 温度 MAX |

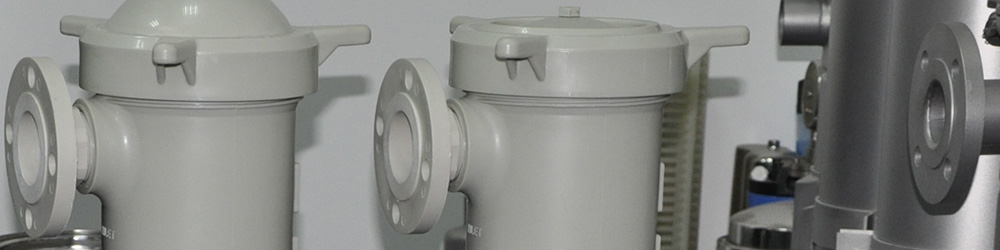

LDDL-PP-5-159-M (上旋盖) |
灰色
|
1 |
0.3mpa |
23 (M3/h) |
0.23 |
0.5-500 |
DN50 |
PP |
5-65(℃) |
LDDL-PP-2-219-M (上旋盖) |
灰色
|
1 |
0.3mpa |
40 (M3/h) |
0.5 |
0.5-500 |
DN50 |
PP |
5-65(℃) |
LDDL-PP-5-159-M (上旋盖加强型) |
灰色
|
1 |
0.6mpa |
23 (M3/h) |
0.23 |
0.5-500 |
DN50 |
PP |
5-65(℃) |
LDDL-PP-5-159-M (吊环封头) |
灰色 |
1 |
0.6mpa |
23 (M3/h) |
0.23 |
0.5-500 |
DN50 |
PP |
5-80(℃) |
LDDL-PP-2-219-M (吊环封头) |
灰色 |
1 |
0.6mpa |
40 (M3/h) |
0.5 |
0.5-500 |
DN50 |
PP |
5-80(℃) |
LDDL-PPR-5-159-M (高压旋盖) |
蓝色 |
1 |
0.6mpa |
23(M3/h) |
0.23 |
0.5-500 |
DN50 |
PPR |
5-90(℃) |
LDDL-PPR-5-159-M (高压旋盖带支腿) |
蓝色 |
1 |
0.6mpa |
23(M3/h) |
0.23 |
0.5-500 |
DN50 |
PPR |
5-90(℃) |
LDDL-PPR-2-219-M (吊环平盖) |
蓝色 |
1 |
0.6mpa |
40 (M3/h) |
0.5 |
0.5-500 |
DN65 |
PPR |
5-90(℃) |
LDDL-PPR-1-219-M (高压旋盖) |
蓝色 |
1 |
0.6mpa |
25 (M3/h) |
0.25 |
0.5-500 |
DN50 |
PPR |
5-90(℃) |
LDDL-PPR-4-133-M (高压旋盖) |
蓝色 |
1 |
0.6mpa |
12 (M3/h) |
0.16 |
0.5-500 |
DN40 |
PPR |
5-90(℃) |

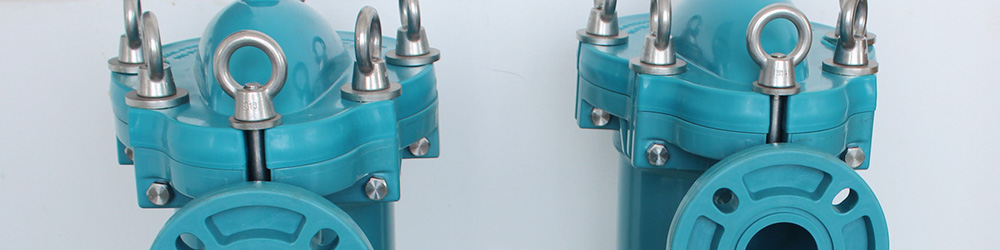

LDDL-PPR-2-219-M (吊环顶入式龟背) |
蓝色 |
1 |
0.6mpa |
40 (M3/h) |
0.5 |
0.5-500 |
DN65 |
PPR |
5-90(℃) |
LDDL-PVDF-2-219-M (吊环顶入式龟背) |
深蓝 |
1 |
0.6mpa |
40 (M3/h) |
0.5 |
0.5-500 |
DN65 |
PVDF |
5-150(℃) |
LDDL-PP-2-219-H (吊环平盖焊接) |
白色 |
1 |
0.6mpa 1.0mpa |
40 (M3/h) |
0.5 |
0.5-500 |
DN25-DN80 |
PP |
5-65(℃) |
提示:以上系列产品概要介绍,具体选型需综合考虑多方面因素,请与我公司技术部工程师联系,获取专业建议与详细产品资料。
