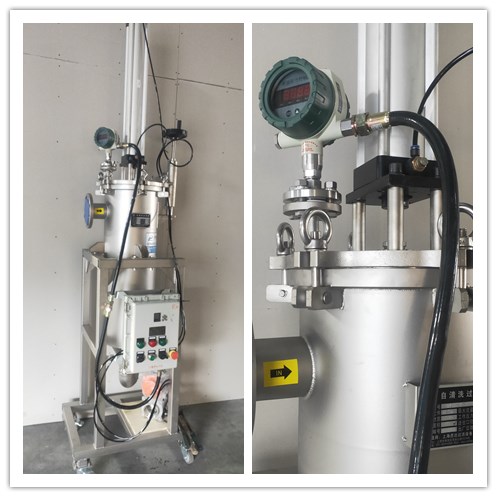

气缸刮刀式自清洗过滤器(简称LDGZ-Q系列自清洗过滤器)，是一种新型高效刮刀式自清洗过滤器，通过机械上下刮除方式来自动清除过滤芯内表面的颗粒杂质，能够连续在线过滤。气缸自清洗过滤器主要为高粘度过滤设计，适用粘度高达800,000mPa.s，精度范围30-1500微米，精准过滤，能快地将杂质刮离滤元表面，从而高效去除更多杂质，适合水及各种粘性液体的过滤，高性能、高品质、高可靠性的标准设计制造。
气缸刮刀式自清洗过滤器选型参数表：
|
型号 |
GZ-Q7 |
GZ-Q22 |
GZ-Q41 |
GZ-Q71 |
GZ-Q213 |
GZ-Q284 |
|
过滤面积（㎡） |
0.07 |
0.22 |
0.41 |
0.71 |
2.13 |
2.84 |
|
滤元数量 |
1 |
3 |
4 |
|||
|
容积（L) |
~4 |
~24 |
~42 |
~175 |
~620 |
~760 |
|
进出口尺寸 |
DN25-DN50 |
DN50-DN80 |
DN65-DN100 |
DN80—DN125 |
DN100-DN150 |
DN150-DN250 |
|
排污口尺寸 |
DN40 |
|||||
|
适用液体 |
水及粘性液体(<800,000mPa.s)，杂质量<1000ppm |
|||||
|
过滤精度 |
50-2000μm |
|||||
|
标准设计压力 |
1.0MPa，更高设计压力可定制 |
|||||
|
设计温度 |
0-200℃(取决于密封件) |
|||||
|
清洗压差 |
50-100KPa(视液体粘度而不同 |
|||||
|
压差仪表 |
压力变送器/压差变送器 |
|||||
|
进出口连接标准 |
法兰，HG20592-2009(标准设计)，HG20615-2009(兼容ANSI B16.5)；DIN11851圆螺纹活接 |
|||||
|
滤元系列 |
MS/NS/AS |
|||||
|
壳体接液材质 |
304/316L/CS |
|||||
|
活塞杆材质 |
316L |
|||||
|
刮刀材质 |
PTFE聚四氟乙烯 |
|||||
|
壳体密封材质 |
NBR/EPDM/VITON/硅橡胶/FEP包覆硅橡胶 |
|||||
|
滤元密封材质 |
NBR/EPDM/VITON/硅橡胶/FEP包覆硅橡胶 |
|||||
|
活塞杆密封材质 |
NBR/PU聚氨酯/VITON |
|||||
|
排污阀 |
全通径气动球阀，单作用型或双作用型，304/316 公用供给要求 |
|||||
|
公用供给要求 |
控制系统用220V AC，0.4-0.6MPa洁净干燥压缩空气 |
|||||
|
定制设计 |
夹套设计，通入导热油或蒸气，保持液体温度与流动性 防爆设计，包括仪表与控制系统，安全过滤易燃易爆液体 食品级设计，安全卫生，更易于清洗 |
|||||
提示：以上系列产品概要介绍，具体选型需综合考虑多方面因素，请与我公司技术部工程师联系，获取专业建议与详细产品资料。
