塑胶过滤器材料特别工艺:PVDF、PPH、PPR等塑料材料过滤装置,能用作高溫浓度较高的的盐酸、硫酸、硫酸等强酸强碱的药水过滤器及绝大部分化学工业药水过滤器。

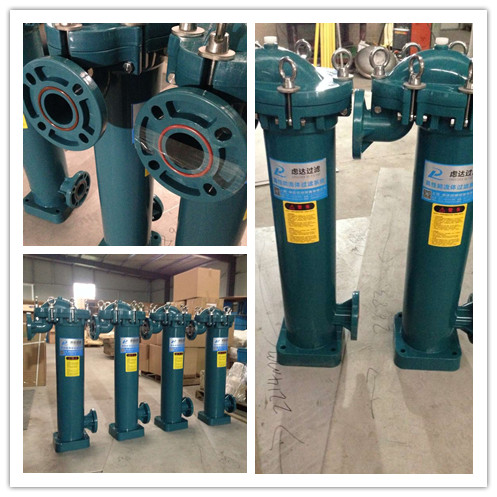

PVDF塑胶袋式过滤器结构特征简单:过滤装置由主体、网蓝、顶盖组成。
PVDF塑胶袋式过滤器主体:过滤装置内腔与出入口法兰、主体上端面法兰、安裝方形底座、支撑网蓝固定片一体化模压成型、无任何螺纹与焊接,确保了安全产品密封性,无任何漏液及受损;法兰螺栓孔距多功能,可配国标、美标、日标、德标法兰;安裝的方形底座加强了本产品的安全性能及稳定性、有利于固定在不同需求的部位;四孔安裝方形底座内底拉高,有利于清洗本产品内部及过滤器介质的排出。
网蓝:网蓝一体化成形,网蓝表面有设计分布均匀、排布有序的突出实心方形柱,增大了网蓝抗压力。
顶盖:顶盖一体化成形,盖内做了特别工艺的设计,获取了国家认可的专利,加强了外盖的抗压力、可承受1.2Mpa压力。
简单安全可靠:根据用户群体的过滤器精度和不同过滤器介质的需求,用户群体可选择不同过滤器精度的过滤袋和不同材料的塑料过滤装置达到过滤器质量的需求;过滤袋环口与主体内腔严密接触,有效性预防液体旁漏;过滤袋环口安裝部位与体上端面持平,有利于安裝与取下过滤袋;顶盖与主体用吊环连接密封性、能轻松拧紧与拆装。
PVDF塑胶袋式过滤器产品简介参数:
型 号 |
安装滤袋个数 |
设计工作压力 |
设计流量 |
过滤 |
过滤精度(um) |
进出口径 |
材质 |
工作温度 |
LDDL-PPH-2-219-DN65-M |
1 |
1.0Mpa |
45 |
0.50 |
0.5-500 |
65 |
PPH |
90 |
LDDL-PPR-2-219-DN65-M |
1 |
1.0Mpa |
45 |
0.50 |
0.5-500 |
65 |
PPR |
90 |
LDDL-PVDF-2-219-DN65-M |
1 |
1.0Mpa |
45 |
0.50 |
0.5-500 |
65 |
PVDF |
150 |
安装操作维护:
A:如何更换过滤袋:
1、切断泵浦电源并锁定泵浦电源不能被开启,待泵浦运转完全停止。
2、关闭过滤器的进液阀门。
3、关闭过滤器的出液阀门。
4、打开排污阀,然后打开排气阀,排出过滤器内的液体。
5、过滤器应该没有内部压力。
6、检查压力表压力应为零磅。
7、附加外力逆时针方向松动过滤器盖上的金属吊环,6支吊环分别要对称松动,直至分离盖子。
8、小心拆卸过滤袋,插入新的过滤袋。
9、推荐的压差过滤袋是2号过滤袋。
B:如何安装过滤器:
1、用少量润滑剂清洁O形圈密封垫及O形圈密封垫槽的卫生。
2、把盖子放入原位对齐,6支吊环及垫片分别,套入盖的上方。
3、顺时针方向手动对称拧紧金属吊环,然后附加外力对称拧紧吊环,使盖的下端面与主体的上端面紧贴。
4、关闭排污阀和排气阀。
5、开启出液阀,然后开启入液阀。
6、清洁过滤器外表面,且不要刮伤外表面。
7、闭合电源,启动泵浦,检查盖的密封有无漏液及压力表指针是否在相应的刻度范围内。
