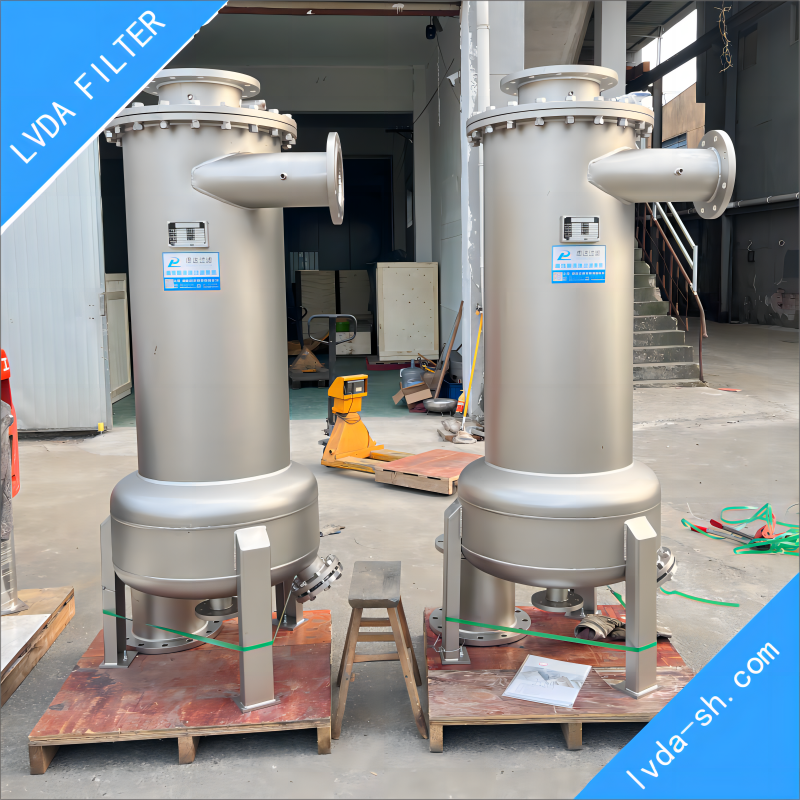

离心式固液分离过滤器外壳材料为304或316L不锈钢,top工作压力1.0MPA,LX系列产品规格型号其全,单机处理流量为7-505m3/h,压损0.02-0.067MPA,可达到各类应用领域的要求。进出口DN40以下为NPT内螺纹连接,DN50以上为HG标准法兰连接,排水口接口方式为NPT内螺纹。 分离器设计原理:分离器是一种制作精巧、结构特征简易的设备系统,使用离心力来分离液体中的可沉淀物颗粒。液体从切线方向的入口。
(1)进到,穿透旋流导向管。
(2)进到加速环。
(3)水流量加快形成髙速旋流,做循环系统旋转运动,比流体比重大的颗粒被离心力甩到分离腔。
(4)的表面,颗粒沿着表面滑落到搜集腔。
(5),净液体转向从出口。
(6)排出。防涡器。
(7)能预防进到搜集腔的沉淀物残渣被涡旋卷起。含浓度较高的残渣的液体从排水口。
(8)排出来。残渣排放。
离心式固液分离过滤器设备特性:
■ 离心式固液分离器根据离心分离基本原理,不用滤网,免除了通常过滤器因滤网阻塞状况,也不像袋式过滤器需人力经常更换滤袋,维护保养成本费用极低。
■ 没需要更换的过滤系统元件,不用维修,100%免维护保养,一次投资,终身获益。
■ 过滤系统过程中因无拦截滤材对管道压力几乎无损失率,流量恒定,节约管路能耗。
■ 应用领域广泛,特别主要用于从低粘度液体中分离大比重颗粒。
■ 可配自动控制系统,自动控制系统污水处理,增强过滤系统效率。

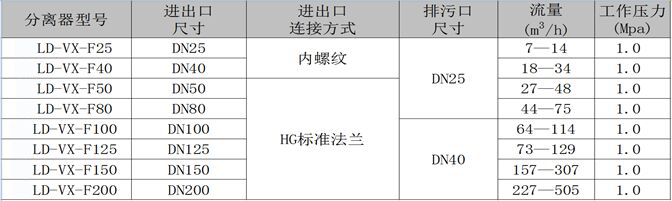

离心式固液分离过滤器性能参数列表:
提示:以上系列产品概要介绍,具体选型需综合考虑多方面因素,请与我公司技术部工程师联系,获取专业建议与详细产品资料。
