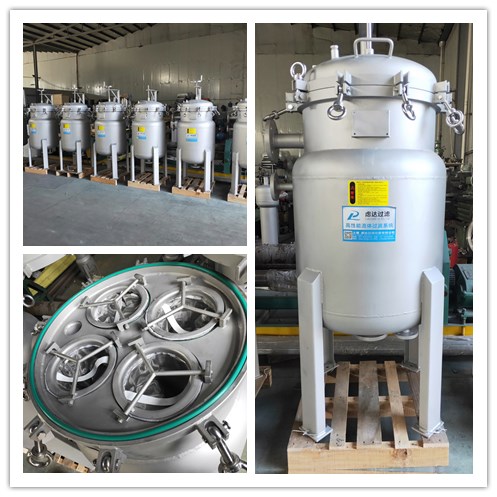

保温夹套袋式过滤器的设计结构主要有双层夹套或者三层夹套,双层夹套筒体为筒体外面焊接增加一层壳体保温夹套,外层夹套有进出口,或者内置保温棉进行保温,进出口方向可根据客户现场管道要求设计,夹套内夹层的工作原理;夹套内可以通入水蒸汽、热水或导热油进行热循环或冷循环,以保持或提高过滤器筒内流体的温度或恒温,防止流体因温度下降结晶、凝固,提高粘性液体的过滤速度,为满足下一道工序对温度的要求。另外可根据过滤工况的不同,选择不同的材料(Q235优质碳钢,不锈钢SUS304,不锈钢SUS316L)等特殊材料;制作要求及内部结构不同的保温袋式过滤器。
DL系列袋式过滤器滤袋型号说明:
LD -1P1S:用于标准长度滤袋,过滤面积01#(0.25m2)-ф180*440mm/Φ 7”*17”mm英寸。
LD -1P2S:用于双倍标准长度滤袋,过滤面积02#(0.5m2)-ф180*810/Φ 7”*32” mm英寸。
滤袋材质:无纺布滤袋;PP聚丙烯滤袋、PE聚酯滤袋、PTFE聚四氟乙烯滤袋、多层高精度滤袋、丙纶无纺布滤袋,丝网滤袋;尼龙网滤袋、不锈钢过滤网滤袋,特种滤袋;滤油袋、吸油袋、活性炭滤袋、不锈钢烧结网、多层高精度烧结网。
注:选型时根据过滤温度不同,选择滤袋材质。不同的过滤精度,取决于不同精度的过滤袋。 由于液体介质进入滤器后是从滤袋顶端流入,使得液体可均匀分布在整个滤袋的过滤表面,令整个层面中的流体分布基本恒定一致,紊流的负面影响小,过滤效果好。
保温夹套袋式过滤器规格选型参数表:
型号(材质Q235/SUS304/SUS316) |
滤袋编号 |
滤袋数量 |
过滤面积(m2) |
进出口径 |
设计压力 |
设计流量m3/h |
过滤精度(um) |
LDDLJ-1P1S-DN50-S304 |
1/2 |
1 |
0.25 |
ф25-100 |
1.0/1.6mpa |
20 |
0.2-1000 |
LDDLJ-1P2S-DN50-S304 |
1/2 |
1 |
0.5 |
ф25-100 |
1.0/1.6mpa |
40 |
0.2-1000 |
LDDLJ-1P3S-DN50-S304 |
1/2 |
1 |
0.09 |
ф25-50 |
1.0/1.6mpa |
6 |
0.2-1000 |
LDDLJ-1P4S-DN50-S304 |
1/2 |
1 |
0.16 |
ф25-50 |
1.0/1.6mpa |
12 |
0.2-1000 |
LDDLJ-2P2S-DN50-S304 |
1/2 |
2 |
1.0 |
ф65 |
1.0/1.6mpa |
80 |
0.2-1000 |
LDDLJ-3P2S-DN50-S304 |
1/2 |
3 |
1.5 |
ф80 |
1.0/1.6mpa |
120 |
0.2-1000 |
LDDLJ-4P2S-DN50-S304 |
1/2 |
4 |
2.0 |
ф100 |
1.0/1.6mpa |
160 |
0.2-1000 |
LDDLJ-5P2S-DN50-S304 |
1/2 |
5 |
2.5 |
ф150 |
1.0/1.6mpa |
200 |
0.2-1000 |
LDDLJ-6P2S-DN50-S304 |
1/2 |
6 |
3.0 |
ф200 |
1.0/1.6mpa |
240 |
0.2-1000 |
LDDLJ-7P2S-DN50-S304 |
1/2 |
7 |
3.5 |
ф200 |
1.0/1.6mpa |
280 |
0.2-1000 |
LDDLJ-8P2S-DN50-S304 |
1/2 |
8 |
4.0 |
ф200 |
1.0/1.6mpa |
320 |
0.2-1000 |
LDDLJ-9P2S-DN50-S304 |
1/2 |
9 |
4.5 |
ф250 |
1.0/1.6mpa |
360 |
0.2-1000 |
LDDLJ-10P2S-DN50-S304 |
1/2 |
10 |
5.0 |
ф250 |
1.0/1.6mpa |
400 |
0.2-1000 |
LDDLJ-12P2S-DN50-S304 |
1/2 |
12 |
6.0 |
ф300 |
1.0/1.6mpa |
480 |
0.2-1000 |
LDDLJ-14P2S-DN50-S304 |
1/2 |
14 |
7.0 |
ф300 |
1.0/1.6mpa |
560 |
0.2-1000 |
LDDLJ-16P2S-DN50-S304 |
1/2 |
16 |
8.0 |
ф350 |
1.0/1.6mpa |
640 |
0.2-1000 |
LDDLJ-18P2S-DN50-S304 |
1/2 |
18 |
9.0 |
ф350 |
1.0/1.6mpa |
720 |
0.2-1000 |
LDDLJ-20P2S-DN50-S304 |
1/2 |
20 |
10.0 |
ф350 |
1.0/1.6mpa |
800 |
0.2-1000 |
LDDLJ-22P2S-DN50-S304 |
1/2 |
22 |
11.0 |
ф350 |
1.0/1.6mpa |
880 |
0.2-1000 |
LDDLJ-24P2S-DN50-S304 |
1/2 |
24 |
12.0 |
ф350 |
1.0/1.6mpa |
960 |
0.2-1000 |
注:设计流量是处理水时的参考值,实际流量因流体的粘度、过滤精度、杂质含量和压差的变化等因素。
