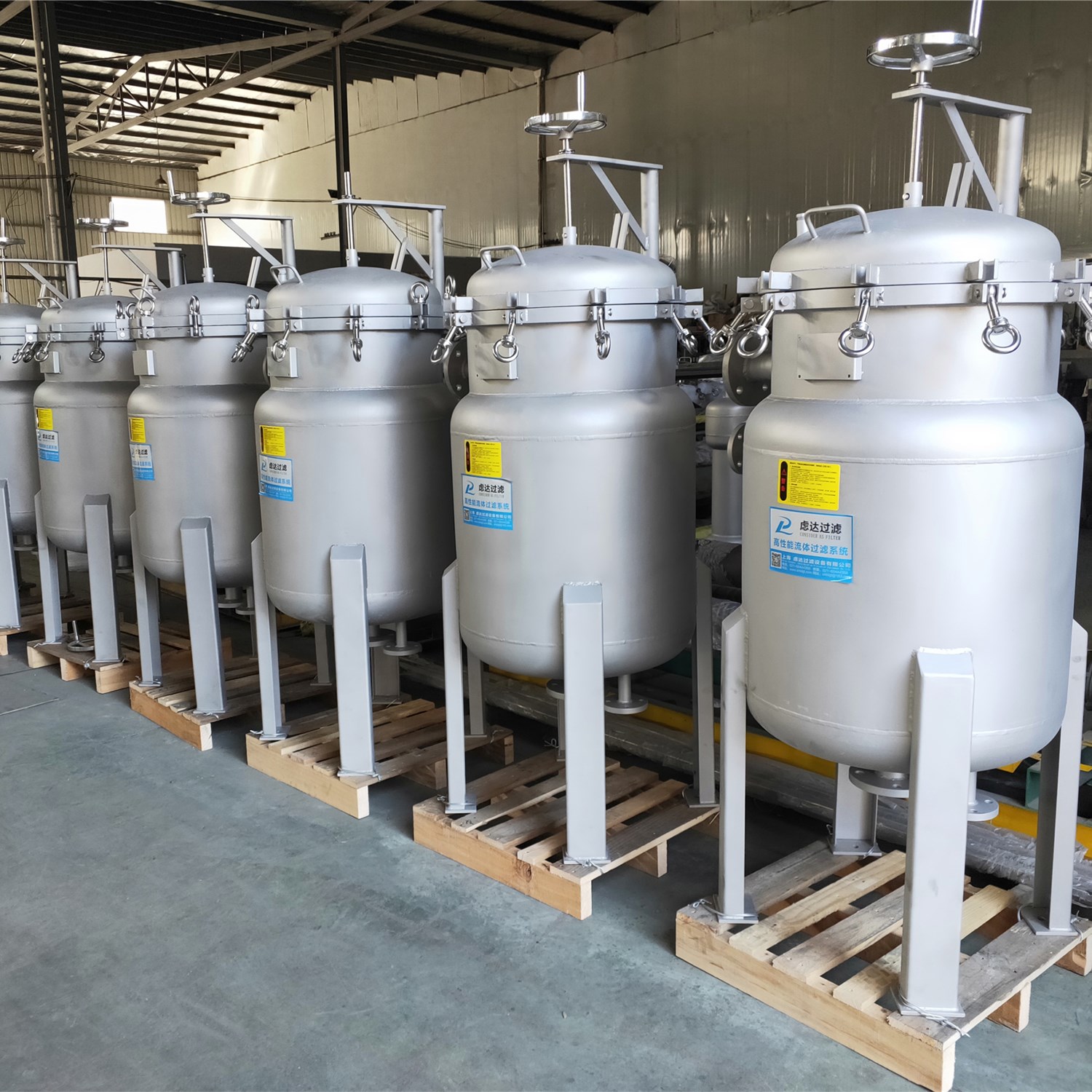

带保温袋式过滤器该设计结构为双层夹套及三层夹套，双层夹套筒体为筒体外面焊接增加一层壳体保温夹套，外层夹套有进出口，进出口方向可根据客户现场管道要求设计，以保持或提高过滤器筒内流体的温度或恒温，防止流体因温度下降结晶、凝固，提高粘性液体的过滤速度，为满足下一道工序对温度的要求。另外带保温袋式过滤器可根据过滤工况的不同，选择不同的材料（Q235优质碳钢，SUS304，SUS316L）制作要求及内部结构不同的夹套保温过滤器。
带保温袋式过滤器规格参数表：
|
型号(材质Q235/SUS304/SUS316) |
滤袋编号 |
滤袋数量 |
过滤面积(m2) |
进出口径 |
设计压力 |
设计流量m3/h |
过滤精度（um） |
|
LDDLJ-1P1S-DN50-S304 |
1/2 |
1 |
0.25 |
ф25-100 |
1.0/1.6mpa |
20 |
0.2-1000 |
|
LDDLJ-1P2S-DN50-S304 |
1/2 |
1 |
0.5 |
ф25-100 |
1.0/1.6mpa |
40 |
0.2-1000 |
|
LDDLJ-1P3S-DN50-S304 |
1/2 |
1 |
0.09 |
ф25-50 |
1.0/1.6mpa |
6 |
0.2-1000 |
|
LDDLJ-1P4S-DN50-S304 |
1/2 |
1 |
0.16 |
ф25-50 |
1.0/1.6mpa |
12 |
0.2-1000 |
|
LDDLJ-2P2S-DN50-S304 |
1/2 |
2 |
1.0 |
ф65 |
1.0/1.6mpa |
80 |
0.2-1000 |
|
LDDLJ-3P2S-DN50-S304 |
1/2 |
3 |
1.5 |
ф80 |
1.0/1.6mpa |
120 |
0.2-1000 |
|
LDDLJ-4P2S-DN50-S304 |
1/2 |
4 |
2.0 |
ф100 |
1.0/1.6mpa |
160 |
0.2-1000 |
|
LDDLJ-5P2S-DN50-S304 |
1/2 |
5 |
2.5 |
ф150 |
1.0/1.6mpa |
200 |
0.2-1000 |
|
LDDLJ-6P2S-DN50-S304 |
1/2 |
6 |
3.0 |
ф200 |
1.0/1.6mpa |
240 |
0.2-1000 |
|
LDDLJ-7P2S-DN50-S304 |
1/2 |
7 |
3.5 |
ф200 |
1.0/1.6mpa |
280 |
0.2-1000 |
|
LDDLJ-8P2S-DN50-S304 |
1/2 |
8 |
4.0 |
ф200 |
1.0/1.6mpa |
320 |
0.2-1000 |
|
LDDLJ-9P2S-DN50-S304 |
1/2 |
9 |
4.5 |
ф250 |
1.0/1.6mpa |
360 |
0.2-1000 |
|
LDDLJ-10P2S-DN50-S304 |
1/2 |
10 |
5.0 |
ф250 |
1.0/1.6mpa |
400 |
0.2-1000 |
|
LDDLJ-12P2S-DN50-S304 |
1/2 |
12 |
6.0 |
ф300 |
1.0/1.6mpa |
480 |
0.2-1000 |
|
LDDLJ-14P2S-DN50-S304 |
1/2 |
14 |
7.0 |
ф300 |
1.0/1.6mpa |
560 |
0.2-1000 |
|
LDDLJ-16P2S-DN50-S304 |
1/2 |
16 |
8.0 |
ф350 |
1.0/1.6mpa |
640 |
0.2-1000 |
|
LDDLJ-18P2S-DN50-S304 |
1/2 |
18 |
9.0 |
ф350 |
1.0/1.6mpa |
720 |
0.2-1000 |
|
LDDLJ-20P2S-DN50-S304 |
1/2 |
20 |
10.0 |
ф350 |
1.0/1.6mpa |
800 |
0.2-1000 |
|
LDDLJ-22P2S-DN50-S304 |
1/2 |
22 |
11.0 |
ф350 |
1.0/1.6mpa |
880 |
0.2-1000 |
|
LDDLJ-24P2S-DN50-S304 |
1/2 |
24 |
12.0 |
ф350 |
1.0/1.6mpa |
960 |
0.2-1000 |
注：设计流量是处理水时的参考值，实际流量因流体的粘度、过滤精度、杂质含量和压差的变化等因素。
