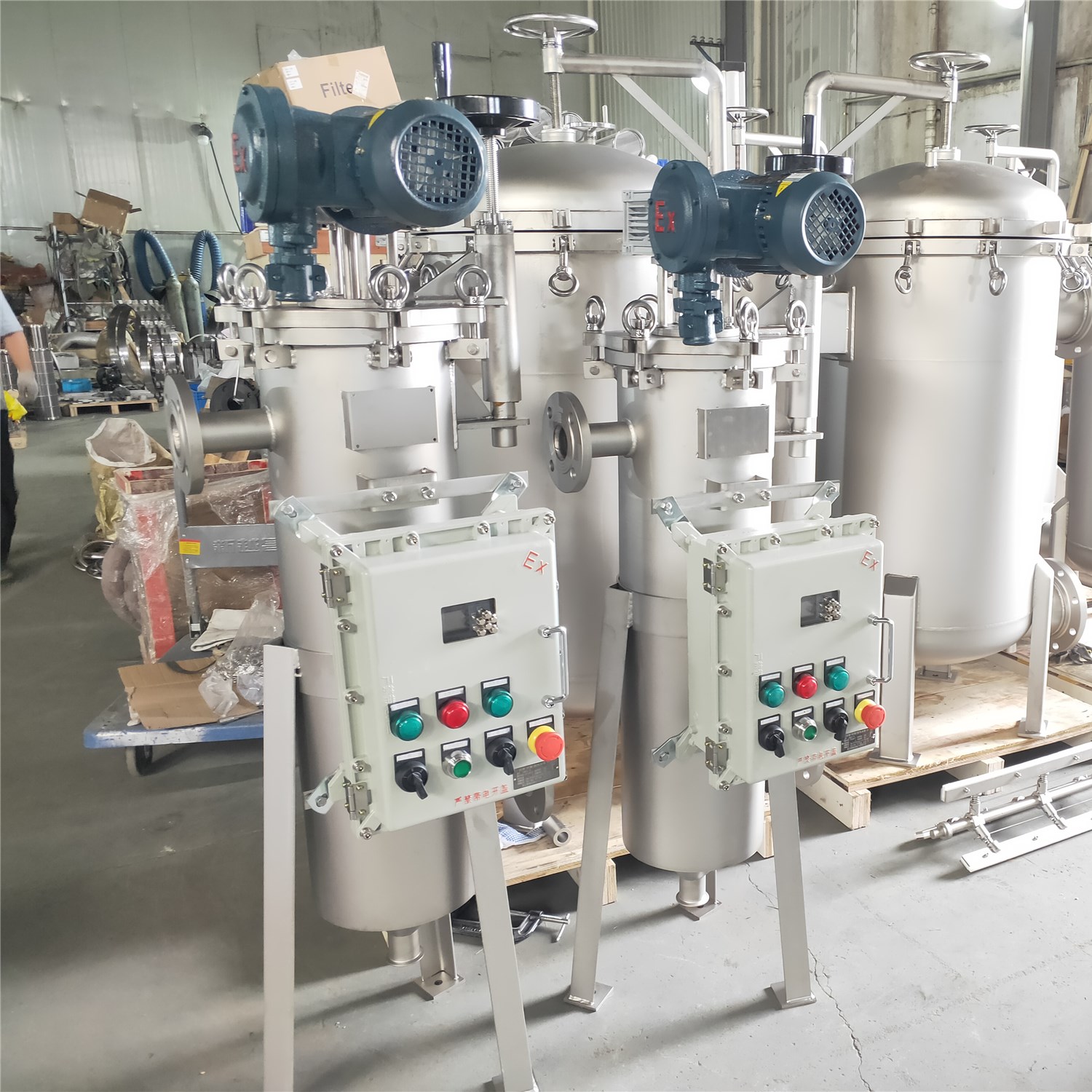

自动清洗刮刀过滤器通过气缸驱动与电机驱动带动刮刀来清除滤元拦截的杂质，保护系统其它设备正常工作的精密设备，能够单机连续在线过滤，不产生过滤耗材，无需人工频繁清洗，适用于一般及高粘性液体过滤。全自动自清洗过滤器工作时，由先进的智能化（LOGO、PLC）控制，可根据压差，时间，可自动开启清洗和排污功能，自动化程度高。 GZ系列自清洗过滤器克服了传统过滤产品的纳污量小、易受污物堵塞、过滤部分需拆清洗且无法监控过滤器状态等众多缺点，GZ系列过滤器创新设计，性能可靠，适用范围广泛，更广泛适用于溶剂、酸碱液、聚合物、涂料等黏性物料的自清洗过滤，效率更高，精度范围25-3000微米，可以处理黏度高达800,000厘泊的液体，是取代传统手动过滤器或使用抛弃式滤材过滤器的效益之选，在许多领域可以替代传统的滤芯式过滤器、袋式过滤器、篮式过滤器、振动筛过滤器等。
自动清洗刮刀过滤器产品特点：
■ 全自动在线连续过滤；
■ 无需更换滤芯等耗材，低环保成本；
■ 不会因过滤产生压损；
■ 始终保持恒定流量；
■ 封闭式过滤，安全作业；
■ 无需人工清洗过滤元件；
■ 排放废液浓度高；
■ 紧凑设计，体积小；
■ 结构简约科学；
■ 多种模块组合可选；
主要规格参数：
■ 滤元形式： 楔形丝缝隙型、冲孔网型；
■ 可选精度(μm)：25-3000 ；
■ 过滤面积（cm2）： 720-20000；
■ 壳体材质：304,316L,CS；
■ 适用粘度(cp)： 1-800000；
■ 适用温度（°C）：0-200；
■ 工作压力(MPa)：0.6, 1.0；
■ 清洗启动模式：时间启动，压差启动；
自动清洗刮刀过滤器主要技术参数：
|
主要性能参数 |
GZN22 |
GZN 42 |
GZN 72 |
GZN 109 |
GZN 136 |
GZN 158 |
GZQ55 |
GZQ105 |
GZW22 |
GZW39 |
GZW78 |
|
过滤面积（m²） |
2200 |
4200 |
7200 |
10900 |
13600 |
15800 |
5500 |
10500 |
2200 |
3900 |
7800 |
|
可先用精度（um) |
25-5000 （更高精度可定制） |
||||||||||
|
参考流量（m³/h) |
3.9-24 |
6.5-45 |
10.8-85 |
16-140 |
20-192 |
32-300 |
8.7-59 |
20-118 |
3.9-24 |
5.8-45 |
10-92 |
|
设计工作温度（℃） |
200 |
||||||||||
|
工作压力（MPa) |
0.1-1.0 （更高可定制） |
||||||||||
|
容积（L) |
42 |
64 |
180 |
320 |
400 |
580 |
175 |
378 |
35 |
52 |
160 |
|
进出口连接方式 |
法兰或螺纹 |
||||||||||
|
进出口大小（DN) |
可选 |
可选 |
可选 |
可选 |
可选 |
可选 |
可选 |
可选 |
可选 |
可选 |
可选 |
|
排污口大小（DN) |
40 |
40 |
40 |
40 |
50 |
80 |
40 |
50 |
40 |
40 |
40 |
|
电机减速机/气缸 |
180/250/370/550W.750W ，三相，380V电机或防爆电机/气缸驱动 |
||||||||||
|
气动排污球阀 |
双作用执行气缸，220VAC或24VDC电磁阀/防爆电磁阀，气源要求5SCFM(m³/h），压力0.4~0.8MPa |
||||||||||
|
压差开关 |
采用压差开关或压差变送器起保护控制 |
||||||||||
|
控制箱 |
220V 不锈钢控制箱或防爆控制箱 |
||||||||||
|
刮刀材质 |
PTFE 刮板/不锈钢刮刀 |
||||||||||
|
密封材质 |
VITON 氟橡胶/PTFE聚四氟乙烯 |
||||||||||
|
注：流量供参考（100微米），且受液体粘度，温度，过滤精度，洁净度及颗粒含量等影响，具体请与上海虑达过滤工程师联系。 |
|||||||||||
