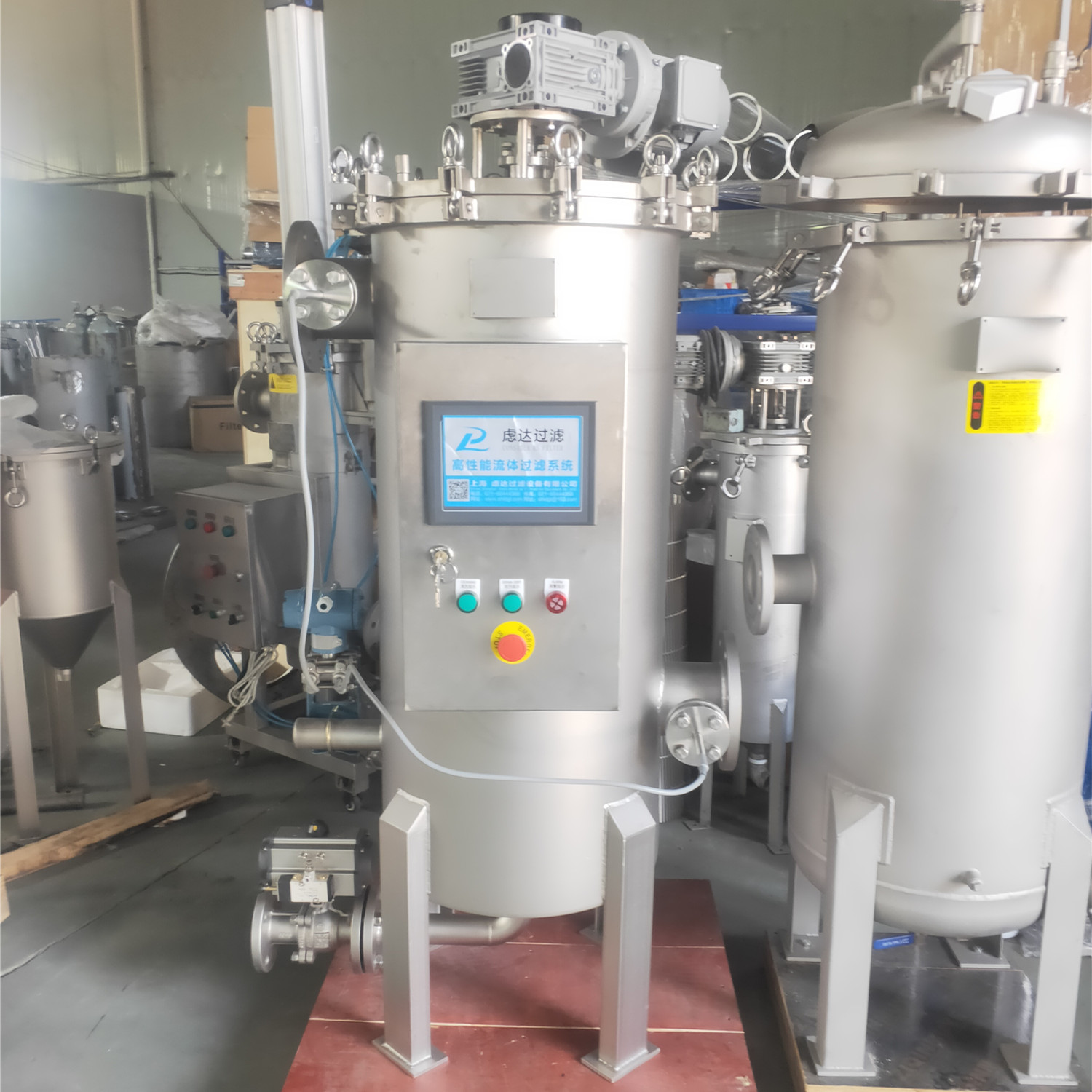

全自动刮刀式过滤器通过气缸驱动与电机驱动带动刮刀来清除滤元拦截的杂质，保护系统其它设备正常工作的精密设备，能够单机连续在线过滤，不产生过滤耗材，无需人工频繁清洗，适用于一般及高粘性液体过滤。全自动自清洗过滤器工作时，由先进的智能化（LOGO、PLC）控制，可根据压差，时间，可自动开启清洗和排污功能，自动化程度高。
全自动刮刀式过滤器选型主要技术参数：
|
主要性能参数 |
GZN22 |
GZN 42 |
GZN 72 |
GZN 109 |
GZN 136 |
GZN 158 |
GZQ55 |
GZQ105 |
GZW22 |
GZW39 |
GZW78 |
|
过滤面积（m²） |
2200 |
4200 |
7200 |
10900 |
13600 |
15800 |
5500 |
10500 |
2200 |
3900 |
7800 |
|
可先用精度（um) |
25-5000（更高精度可定制） |
||||||||||
|
参考流量（m³/h) |
3.9-24 |
6.5-45 |
10.8-85 |
16-140 |
20-192 |
32-300 |
8.7-59 |
20-118 |
3.9-24 |
5.8-45 |
10-92 |
|
设计工作温度（℃） |
200 |
||||||||||
|
工作压力（MPa) |
0.1-1.0（更高可定制） |
||||||||||
|
容积（L) |
42 |
64 |
180 |
320 |
400 |
580 |
175 |
378 |
35 |
52 |
160 |
|
进出口连接方式 |
法兰或螺纹 |
||||||||||
|
进出口大小（DN) |
可选 |
可选 |
可选 |
可选 |
可选 |
可选 |
可选 |
可选 |
可选 |
可选 |
可选 |
|
排污口大小（DN) |
40 |
40 |
40 |
40 |
50 |
80 |
40 |
50 |
40 |
40 |
40 |
|
电机减速机/气缸 |
180/250/370/550W.750W，三相，380V电机或防爆电机/气缸驱动 |
||||||||||
|
气动排污球阀 |
双作用执行气缸，220VAC或24VDC电磁阀/防爆电磁阀，气源要求5SCFM(m³/h），压力0.4~0.8MPa |
||||||||||
|
压差开关 |
采用压差开关或压差变送器起保护控制 |
||||||||||
|
控制箱 |
220V不锈钢控制箱或防爆控制箱 |
||||||||||
|
刮刀材质 |
PTFE刮板/不锈钢刮刀 |
||||||||||
|
密封材质 |
VITON氟橡胶/PTFE聚四氟乙烯 |
||||||||||
|
注：流量供参考（100微米），且受液体粘度，温度，过滤精度，洁净度及颗粒含量等影响，具体请与上海虑达过滤工程师联系。 |
|||||||||||
全自动刮刀式过滤器技术特点与客户利益：
|
■全自动在线连续过滤 > |
■减少人力成本，符合工厂自动化运行要求 |
|
■不产生一次性抛弃的过滤耗材 > |
■节约耗材成本及环保处理成本 |
|
■过滤压损极小，流量稳定 > |
■节省管路能耗，有利于工艺连续稳定 |
|
■全封闭式过滤 > |
■防止危险性物料泄漏，安全生产 |
|
■排放废液杂质浓度高并可回收 > |
■避免高价值物料的损失 |
|
■多种模块组合及强大的自动化模式可选 > |
■满足各种过滤应用要求 |
提示：以上系列产品概要介绍，具体选型需综合考虑多方面因素，请与我公司技术部工程师。
